1. Miltä koko UPW-juna näyttää
1.1 Vaiheittainen puhdistus raaka-aineesta ultrapuhdaksi
Tyypillinen ultrapuhdas vesilinja sisältää "vaiheittaisen puhdistuksen": raakavesi läpäisee ensin multimediasuodatuksen, aktiivihiilen, pehmennyksen tai UF:n näkyvien hiukkasten, kloorin, orgaanisten aineiden ja kovuuden poistamiseksi; sitten ensikierron RO suorittaa bulkkisuolanpoiston; ensimmäisen läpikierron permeaatti menee läpi vaiheiden välisen käsittelyn toisen vaiheen RO:ksi syväkiillotusta varten; toisen kierron permeaatti on virallinen EDI-syöte; EDI:n jälkeen tulevat kiillotetut sekakerros-, UV- ja päätesuodattimet, jotka nostavat vastuksen äärimmäisille tasoille. Jokainen vaihe etenee yhden askeleen edellisen päälle sen sijaan, että yksittäinen vaihe tekisi kaiken. Tämän ymmärtäminen on edellytys kaksoispassin arvon ymmärtämiselle.
1.2 Missä Second-Pass RO sijaitsee ketjussa
Double Pass RO -järjestelmässä EDI-esikäsittelyä varten toisen kierron RO lukitaan suoraan EDI:n eteen viimeisenä "kovana" suolanpoistona ennen EDI-syöttöä. Esikäsittely ja ensikierron RO muuttavat veden "likaisesta" "melko puhtaaksi"; toinen passi muuttuu "melko puhtaaksi" "riittävän puhtaaksi, jotta EDI voi hyväksyä". Tämä asento tekee siitä sekä suolanpoistolaitteen että EDI:n sulakkeen - kun se putoaa, kallein laite kantaa seurauksen suoraan.

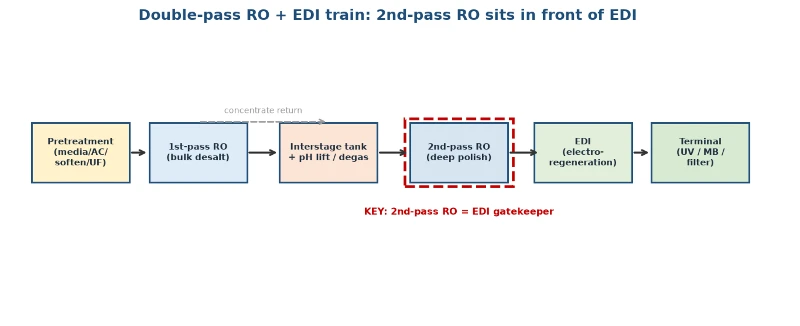

Kuva: Kaksoispass RO + EDI-juna: 2. kautta kulkeva RO istuu EDI:n edessä portinvartijana
2. Miksi Second-Pass RO:n täytyy istua EDI:n edessä
2.1 EDI:n hartsin ja pinon suojaaminen
EDI:n käyttöikä ja vakaus riippuvat lähes kokonaan sen syötteen puhtaudesta. Puristamalla jäännössuolaa, piidioksidia, booria ja suurinta osaa CO₂ ensimmäisestä läpitunkeutumisesta alas vielä yhden kierroksen, toinen kierros rakentaa puskuriseinän EDI:n eteen. Ilman tätä seinää kaikki raakaveden vaihtelut siirtyvät suoraan EDI:hen pakottaen hartsin ja pinon toimimaan huonommassa rehussa ja vanhenemaan ennenaikaisesti. Tämän "seinän" arvo tulee näkyviin vasta moduulin kolmannen ja viidennen käyttövuoden aikana.
2.2 "Fluktuation" pitäminen loitolla kiillotuskoneesta
Kentän raakavesi ei ole koskaan vakio: vuodenajat, ilmasto ja ylävirran päästöt aiheuttavat kaiken ajoveden laadun. Koska sen syöttö on jo puhdas, toisen vaiheen RO sietää syötteen vaihtelua paljon paremmin kuin ensimmäinen kierros, mikä tasoittaa nämä vaihtelut ennen veden luovuttamista EDI:lle. Toisin sanoen toinen kierros ei ainoastaan poista suolaa, vaan toimii myös jännitteen stabiloijana, jolloin herkkä kiillotuskone juo aina suunnilleen samaa vettä. UPW:ssä, jossa "vaihtelu on riski", stabilointiaineen arvo kilpailee itse suolanpoistosta.
2.3 Miksi kahden läpimenon välissä olevalla säiliöllä on merkitystä
Monissa kaksoiskierroskonfiguraatioissa vaiheiden välinen säiliö sijaitsee ensimmäisen kierron permeaatin ja toisen kierron syötön välissä. Sen tehtävänä ei ole vain virtauksen puskurointi, vaan myös portaiden välisen annostelun, kaasunpoiston ja kunkin kulkuhuoneen riippumattoman käynnistyksen/pysäytyksen antaminen toimia. Ilman sitä kahden läpimenon on suoritettava tiukasti synkronoituna, ja mikä tahansa aloitus/pysäytys iskee toista. Sen avulla järjestelmä voi "ensimmäisellä kierrolla tuottaa tasaisesti, toinen kierros syö tarpeen mukaan", mikä lisää toiminnan joustavuutta huomattavasti. Erittäin vakaille pienille virtauksille on mahdollista myös ilman tankkia toimiva kompakti suoraliitäntä - mutta se vaatii insinööriltä lujan otteen tehtävästä.
3. Interstagen kaksi temppua
3.1 pH:n nousu: CO₂:n ja heikkojen ionien muuttaminen "hylätyiksi muodoiksi"
Tämä on arvokkain vaihe Double Pass RO -järjestelmässä EDI-esikäsittelyssä. Ennen kuin ensimmäisen kierron permeaatti menee toiseen kiertoon, emäs nostaa pH:n heikosti emäksiselle alueelle: liuenneesta CO2:sta tulee bikarbonaattia (varautunut, hylätty); piidioksidi ja boori siirtyvät neutraaleista molekyyleistä varautuneisiin ioneihin (myös hylätty). Tämä vaihe on mahdoton ensikierron RO:ssa, koska raakaveden kovuus skaalautuisi pH:n noustessa; mutta toisen kierron syöttö on jo puhdas, joten pH:n nostaminen ei aiheuta hilseilyriskiä. Pieni annostelukohta parantaa huomattavasti toisen vaiheen suolanpoistokykyä – suurin kustannustehokkuusmuutos koko järjestelmässä.
3.2 Kaasunpoisto: fyysinen vaihtoehto CO₂:n poistamiselle
Kaikki projektit eivät halua syövyttävää. Kalvokontaktori tai tyhjiökaasunpoistaja kulkujen välissä voi fyysisesti poistaa liuenneen CO2:n ja samalla vähentää toisen kierron happokuormitusta. Tämä reitti säästää annostusta, mutta lisää yksikön ja on toimintaherkempi – jos kaasunpoiston tehokkuus laskee, CO₂ palaa hiljaa. Nostatpa pH:ta tai kaasua, molemmat ratkaisevat saman ongelman – pidä CO₂ poissa EDI:stä – toinen kemiallisesti, toinen fysikaalisesti.
3.3 Kuinka valita niiden välillä
Jos raakaveden piidioksidi ja boori ovat korkeita, pH:n nosto on lähes pakollinen, koska vain ionisoitunut muoto hylkii ne puhtaasti; jos projekti on herkkä annostuksen noudattamiselle tai CO₂ on päävihollinen, kun piidioksidi/boori on alhainen, kaasunpoisto sopii paremmin; tiukimmilla vesillä molempien juokseminen ei ole harvinaista. Valinnan perusta tulee aina vesiraportista, ei "mikä kuulostaa edistyneeltä".

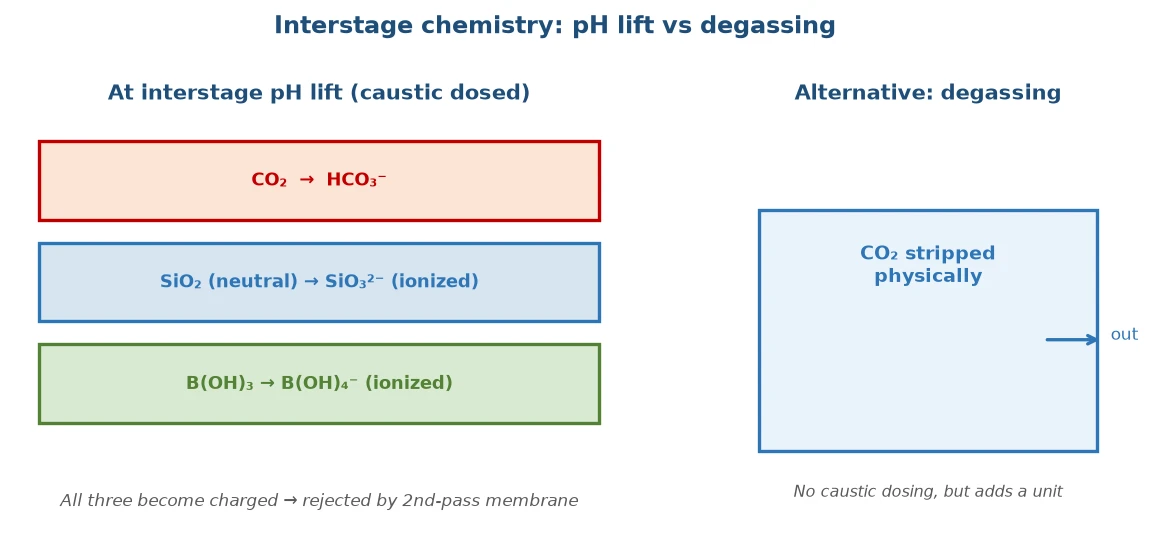

Kuva: Interstage kemia: pH:n nousu muuntaa CO2/piidioksidin/boorin hylätyksi varautuneiksi muodoiksi; vaihtoehtona kaasunpoisto
4. Palautumisen logiikka ja keskittymän palautus
4.1 High Recovery toisella kierroksella
Toisen kierron syöttö on vähäsuolaista ja vähän likaantunutta puhdasta vettä, joten se voi toimia suurella talteenotolla huolehtimatta hilseilystä tai likaantumisesta. Tämä on vastakohta ensimmäiselle läpimenolle, jossa on runsaasti suolaa sisältävää ja likaantunutta raakavettä ja jonka talteenoton on oltava varovainen; toinen läpikulku on "jo esikäsiteltyä vettä" päin ja voi toimia suuremmalla talteenotolla. Korkea talteenotto tarkoittaa suoraan vähemmän rikasteen poistoa ja tarkoittaa, että tämä toinen "uudelleenlakaisu" ei tuhlaa vettä.
4.2 Keskitetyt palautukset ensimmäiseen kierrokseen, pieni kokonaishäviö
Vaikka toisen kierron tiiviste on hieman suolaisempaa, se on silti erittäin puhdasta ja voi palata täysin ensimmäisen vaiheen syöttöön. Siten toisen ajon "jätevettä" ei tyhjennetä, vaan se virtaa uudelleen etupään läpi. Todellinen vesihäviö koko kaksoiskierroskokoonpanossa on paljon pienempi kuin "kaksi vaihetta kussakin purkautumisessa" -äänet, mikä on myös taloudellinen syy, miksi se pitää paikkansa UPW-linjoissa. Rikasteen palautuksen hyvin suunnitteleminen on usein halvempaa kuin yhden ajon korkean talteenoton tavoitteleminen.
5. Instrumentointi, lukitukset ja CIP
5.1 Mitä seurata verkossa
Toisen vaiheen RO + EDI -järjestelmässä johtavuus, pH, virtaus, paine-ero ja lämpötila ovat pakollisia. Toisen kierron permeaatin johtavuus on erityisen kriittinen - se on reaaliaikainen portti, joka arvioi "onko EDI-syötön kelvollinen". Monet järjestelmät sijoittavat verkkoon johtavuusmittarin ja automaattisen kiertoventtiilin ennen kuin toisen kierron permeaatti siirtyy EDI:hen: kun johtavuus ylittää kynnyksen, tunkeutuu automaattisesti tyhjennykseen tai kierrätykseen ilman, että EDI syötetään. Niin yksinkertaiselta kuin se näyttääkin, tämä lukitus on viimeinen rivi, joka puolustaa kallista EDI-moduulia, ja se on ehdottomasti testaamisen arvoinen kohde.
5.2 CIP- ja sanitaatiorytmi
Koska sen syöttö on puhdas, toisen vaiheen RO:n CIP-taajuus on yleensä paljon alhaisempi kuin ensimmäisen kierron, mutta se ei suinkaan ole "puhdas". Kun virtaus laskee, paine-ero nousee tai johtavuus poikkeaa, happo- tai emäspuhdistuksen pitäisi käynnistyä. Saniteettiluokissa, kuten lääkkeissä, vaaditaan myös säännöllinen kuumavesi- tai kemiallinen sanitaatio. Ylläpitorytmin tunne ratkaisee, kestääkö järjestelmä kymmenen vai kolme vuotta - paljon ennenaikaisen ikääntymisen jälkiä "näyttää hyvältä, joten siirsimme siivouksen".
6. Moduulin muoto ja automaatio
6.1 Liukukiinnitys ja kompakti asettelu
Nykyaikainen kaksoiskiertoinen RO + EDI on enimmäkseen liukukiinnitetty: pumput, astiat, instrumentit ja ohjauspaneelit ovat kaikki valmiiksi koottuja ja valmiiksi putkitettuja, valmiita toimintaan kytkemällä virta ja vesi paikan päällä. Koska se on pieni, toisen kierron RO jakaa usein yhden liukukehyksen ensimmäisen läpimenon ja EDI:n kanssa, ja se kääri "välivaiheen" putkistoon ja venttiileihin. Tämä kompakti asettelu säästää jalanjälkeä ja vähentää paikan päällä tapahtuvia putkistovirheitä muuttaen suuren osan "kenttäsuunnittelusta" "tehdassuunnitteluksi".
6.2 Automaatio ajaa "inhimillisen virheen" minimiin
PLC + HMI-logiikka käsittelee pumpun peräkkäistä käynnistystä/pysäytystoimintoa, vaiheiden välistä venttiilien koordinointia, hitaita VFD-ramppeja ja automaattista matalan johtavuuden permeaatin huuhtelua sammutuksen yhteydessä. Tämän logiikan upottaminen ohjaimeen on paljon luotettavampaa kuin käyttäjän kokemukseen luottaminen. UPW:lle, jossa "sulkeminen on tuotannon menetys", automaatio ei ole plussa - se on pakollista. Samaan aikaan etävalvonnan avulla käyttäjät voivat saada hälytyksiä johtavuusmatkasta heti ensimmäisellä hetkellä ilman konehuoneessa istumista.
7. Yleiset toimintavirheet
7.1 Toisen passin käsitteleminen "vakuutuksena" ja sen jälkeen huomioimatta jättäminen
Yleisin virhe on asentaa kaksoiskierros ja olettaa, että rehu on nyt taattu kunnossa, minkä jälkeen huomio rentoutuu ensikierron esikäsittelyssä ja vaiheiden välisessä annostelussa. Toinen syöttö on portinvartija, ei toivotuskaivo - jos edessä olevat laiminlyövät velvollisuutensa, sekin vedetään alas. Toisen kierron johtavuusmittarin säännöllinen kalibrointi ja vaiheiden välisen pH:n tarkkaileminen ovat arvokkaimpia päivittäisiä toimia.
7.2 Vaiheiden välisen annostelun vakauden huomioimatta jättäminen
pH-nosto-annostelupumppu, joka on kerran ollut epävakaa, tekee toisen vaiheen suolanpoistokyvystä vuoristorataa. Monet sivustot, joissa on "hyvä hetki, huono seuraava" EDI-syöte jäljittää epävakaaseen välivaiheen annostukseen, ei itse toisen kierron kalvoon. Annostelujärjestelmän tekeminen tarpeettomaksi ja hälyttäväksi on paljon halvempaa kuin kalvojen vaihtaminen jälkikäteen.
8. Kolme asiaa, jotka on ratkaistava ennen kokoonpanon laskeutumista
Päätettyään "tarvitsemme kaksinkertaisen passin", kolme asiaa häiritsee edelleen projekteja. Ensinnäkin vaiheiden välinen annostelun luotettavuus - pH-nostopumpun on oltava redundantti ja hälyttävä, ihanteellisesti suljetun kierron pH-säädöllä, jota henkilö ei tarkasta aikataulussa. Toiseksi, toisen kierron johtavuusmittarin kalibrointi - se on EDI-syöttöportti; jos se ajelehtii, EDI:hen tunkeutuu epänormaalia vettä, joten kalibrointijakso kuuluu huoltokäsikirjaan. Kolmanneksi tiiviste-paluuputkisto - paluupiste, venttiili ja vastapaine on suunniteltava oikein, tai toisen kierron konsentraatti joko menee hukkaan tai iskee ensimmäisessä läpikäynnissä. Nämä ovat kaikki "pieni linkki, suuri seuraus" -kohteita, jotka tulisi naulata piirustusvaiheessa.
9. Sulkeminen: Vesitase ensin → Veden luokittelu seuraava → Takaisinmaksu viimeisenä
Paluu metodologiaan: suunnittelu aDouble Pass RO -järjestelmä EDI-esikäsittelyyn, älä vedä toista syöttöä ensin.Tee ensin vesitasapaino- raakaveden tilavuus, vaihtelu, rikasteen kohde;arvioi sitten veden laatu- EDI:n toleranssiikkunaa vasten arvioi ensimmäisen kierron permeaatti yksittäin varmistaaksesi, täytyykö toisen läpimenon ja vaiheiden välisen kohdistaa CO₂, piidioksidi tai boori;laske lopuksi takaisinmaksuaika- punnita toisen kierron pumput, kalvot, annostelu ja energia EDI:n käyttöikää ja sen säästämiä sammutuksia vastaan. Taihe Environmental Protection, liukumista integroivassa kaksoiskierrossa RO:ssa EDI-esikäsittelyllä, noudattaa täsmälleen tätä linjaa sulattaakseen "suolanpoisto - kiillotus - stabilointi" yhdeksi luotettavaksi järjestelmäksi, jolloin UPW-linja saavuttaa vaatimukset ja kestää vuosia.
